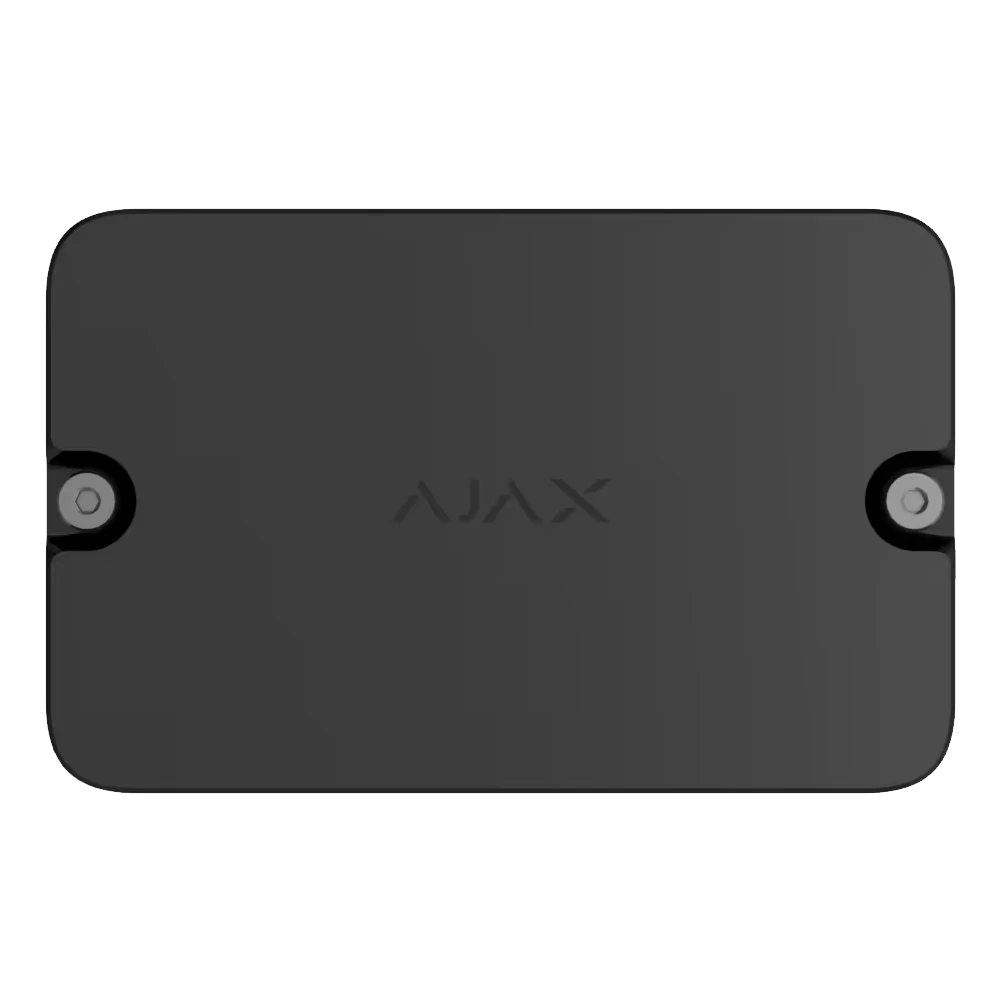

Ajax EN54 I/O Module (2X2)

Ajax EN54 I/O Modul (2X2)

Profesyonel yangın güvenliği projeleri yalnızca yeni nesil kablosuz dedektör ve sirenlerden ibaret değildir. Gerçek dünya sahalarında binalara halihazırda entegre edilmiş manuel çağrı noktaları, duman perdesi kontrol üniteleri, kapı tutucu sistemleri, yangın damperleri veya üçüncü taraf kablolu dedektörler gibi pek çok mevcut altyapı bileşeni bulunur. Bu bileşenlerin yeni nesil bir yangın alarm sistemine dahil edilmesi, projenin hem teknik bütünlüğü hem de maliyet etkinliği açısından kritik bir gerekliliktir. Ajax EN54 I/O Module (2X2) Jeweller tam bu köprü noktasında devreye girer. EN 54-18 sertifikalı bu kablosuz giriş/çıkış modülü; iki bağımsız giriş ve iki röle çıkışı sayesinde üçüncü taraf kablolu cihazları Ajax yangın alarm sistemine entegre ederek mevcut altyapıyı korur, kurulum maliyetini düşürür ve sistemin kapsamını genişletir.

I/O Modülünün Yangın Güvenliğindeki Rolü: Köprü Kurmak

Yangın alarm sistemlerinde I/O modülü, iki farklı dünya arasında çift yönlü bir iletişim köprüsü kurar. Giriş tarafında, kablolu üçüncü taraf cihazların ürettiği sinyaller — bir manuel çağrı noktasının tetiklenmesi, bir akıllı duman dedektöründen gelen alarm, bir kapı kontak sensörünün açılması — modül tarafından okunur ve Jeweller protokolü üzerinden CIE’ye (yangın kontrol paneli) iletilir. Çıkış tarafında ise CIE’den gelen komutlar, modülün röle çıkışları aracılığıyla üçüncü taraf cihazlara — yangın damperi, duman perdesi aktüatörü, kapı tutucu veya sesli uyarı sistemi — fiziksel olarak iletilir. Bu çift yönlü yapı, Ajax EN54 sisteminin yalnızca kendi cihazlarıyla sınırlı kalmadığı; farklı markaların ve teknolojilerin aynı çatı altında tek bir entegre sistem olarak çalışmasını sağladığı anlamına gelir.

İki Bağımsız Giriş: NC, NO, EOL, 2EOL ve 3EOL Esnekliği

Modülün iki bağımsız girişi, kablolu üçüncü taraf cihazların bağlanacağı noktalardır. Her giriş, NC (normalde kapalı), NO (normalde açık), EOL, 2EOL ve 3EOL bağlantı türlerini destekler. Bu çeşitlilik son derece önemlidir: farklı üreticilerin farklı bağlantı standartları kullandığı gerçek dünya projelerinde modülün evrensel bir bağlantı esnekliği sunması, sahada karşılaşılan her türlü entegrasyon senaryosunu kapsayabilmesi demektir. EOL bağlantısı, kablosuz bağlantının kaybını, kısa devreleri ve hat arızalarını sürekli olarak izler. 2EOL yapılandırması hem açık hem kısa devre durumlarını ayrı ayrı tespit eder; 3EOL ise alarm ve arıza durumlarını birbirinden bağımsız olarak raporlar. Bu giriş izleme kapasitesi, hatanın yalnızca tespit edilmesini değil, nerede ve ne tür bir hata olduğunun da sistemin bütününe iletilmesini sağlar. Her giriş için dört farklı EOL direnç değeri — 0,47 kΩ, 1,2 kΩ, 2,7 kΩ ve 6,2 kΩ — pakete dahildir.

İki Röle Çıkışı: AC ve DC Yükler için Evrensel Kontrol

Modülün iki bağımsız röle çıkışı, yangın alarm sistemi komutlarını fiziksel eylemler üretmek için kullanılır. AC yükler için 10–250 V~ aralığında 5 mA ile 10 A arasında; DC yükler için 10–30 V⎓ aralığında 5 mA ile 5 A arasında çalışabilen bu çıkışlar, dirençsel yük altında geniş bir cihaz yelpazesini kontrol edebilir. Yangın damperi motorundan asansör güç kesme sistemine, acil aydınlatma kontrolünden kapı tutucuya kadar pek çok fiziksel aktuasyon görevi bu röle çıkışları üzerinden gerçekleştirilebilir. Kablo kesit alanı 0,4 ile 2,5 mm² (21–13 AWG) arasında desteklenir. Ajax uygulaması üzerinden her çıkışa ayrı olay türü ve tetikleyici koşullar atanabilir; bu da her çıkışın bağımsız ve özelleştirilebilir bir kontrol noktasına dönüştüğü anlamına gelir.

Arıza Güvenli Modu: Sistemin En Kötü Senaryoda Bile Çalışması

Ajax EN54 I/O Module (2X2) Jeweller’ın yangın güvenliği standartları açısından en kritik özelliği arıza güvenli modudur. Modül; pili boşaldığında, CIE ile bağlantısı kesildiğinde veya donanım sorunuyla karşılaştığında bağlı cihazları otomatik olarak etkinleştirir. Bu özellik, yangın güvenliği sistemlerinin “fail-safe” (güvenli durumda başarısız olma) prensibiyle tam uyumludur: sistem bir arıza yaşadığında, cihazları pasif bırakmak yerine güvenli ve aktif konuma geçirir. Kapı tutucu sistemleri için bu, kapının serbest bırakılması ve yangın bölmesinin kapanması demektir; duman perdesi kontrolü için harekete geçmesi anlamına gelir. Bu yapı, EN 54-18 standardının giriş/çıkış cihazları için belirlediği güvenilirlik gerekliliklerini karşılamanın temel koşullarından biridir.

EN 54-18 ve EN 54-25 Sertifikası: Giriş/Çıkış Modüllerinin Uluslararası Standardı

Ajax EN54 I/O Module, Yapı Ürünleri Yönetmeliği (CPR) kapsamında Dedal Attestation & Certification LTD tarafından EN 54-18 (yangın alarm sistemleri için giriş/çıkış cihazları) ve EN 54-25 (kablosuz bileşenler) standartlarına göre sertifikalandırılmıştır. BOSEC sertifikası ve EU Declaration of Conformity belgeleriyle desteklenen bu uyumluluk; modülün Avrupa genelinde EN 54 zorunluluğu olan projelerde resmi olarak kullanılabilmesini garanti eder. Bu sertifika, EN54 FireProtect serisinin diğer cihazlarıyla birlikte kullanıldığında sistemin bütününün EN 54 uyumluluğunu koruduğu anlamına gelir.

Jeweller Protokolü ile 1700 Metreye Kadar Kablosuz İletişim

Ajax EN54 I/O Module, Jeweller radyo protokolü üzerinden CIE veya kapsama alanı genişletici ile iletişim kurar. Açık alanda 1700 metreye kadar uzanan menzil, büyük yapılarda ve geniş tesislerde kablo çekmeden konumlandırma esnekliği sağlar. Dinamik anahtarlı blok şifreleme ve frekans atlama teknolojisi, sinyal karıştırma girişimlerini engeller. Bağlantı kaybı 36 saniye içinde tespit edilerek CIE’ye bildirilir. Kurcalama alarmı, modülün yüzeyden ayrılması veya ön kapağın açılması girişimlerini anında sisteme iletir.

5 Yıla Kadar Pil Ömrü

İki adet önceden takılmış CR123A pil ile 5 yıla kadar hesaplanan pil ömrü, büyük tesislerde bakım maliyetlerini minimuma indirir. IP21C koruma sınıfı ve 0°C ile +50°C çalışma sıcaklığı aralığıyla iç mekânın farklı koşullarına uyum sağlar. Siyah ve beyaz renk seçenekleriyle farklı tesis estetiklerine entegre edilebilir.

Ajax EN54 I/O Module (2X2) Jeweller; mevcut kablolu yangın güvenliği altyapısını Ajax sistemine entegre etmek isteyen projeler, yangın damperi veya duman perdesi kontrolü gerektiren yapılar, manuel çağrı noktası veya üçüncü taraf dedektörü olan tesisler ve kapı tutucu veya asansör güç kesme sistemlerini yangın alarm sistemine bağlamak isteyen her türlü ticari ve endüstriyel bina için ideal bir çözümdür. Yalnızca yetkili Ajax iş ortakları tarafından satılabilir ve kurulabilir.
